Светодиодная подсветка на старые ThinkPad от Lenovo

Появилась возмжоность, поставить в старые ноутбки ThinkPad от Lenovo, качественную светодиодную подсветку. На старых ноутбках подсветка CCFL, в силу возраста имеет низкую яркость. Наборы которые предлогают китайцы, весьма убогие. Драйвера моргают, а цветопередача оставляет желать лучшего. Один человек с ником Xiphmont из Америки, заморочился и сделал качественную подсветку для старых ноутбуков.

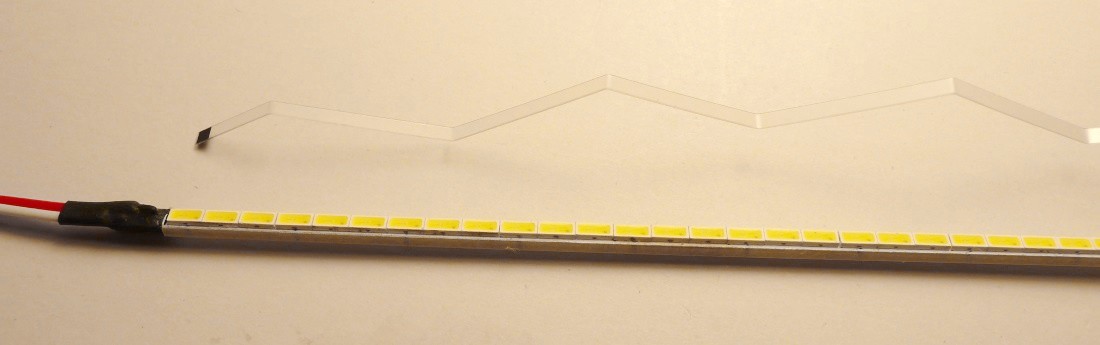

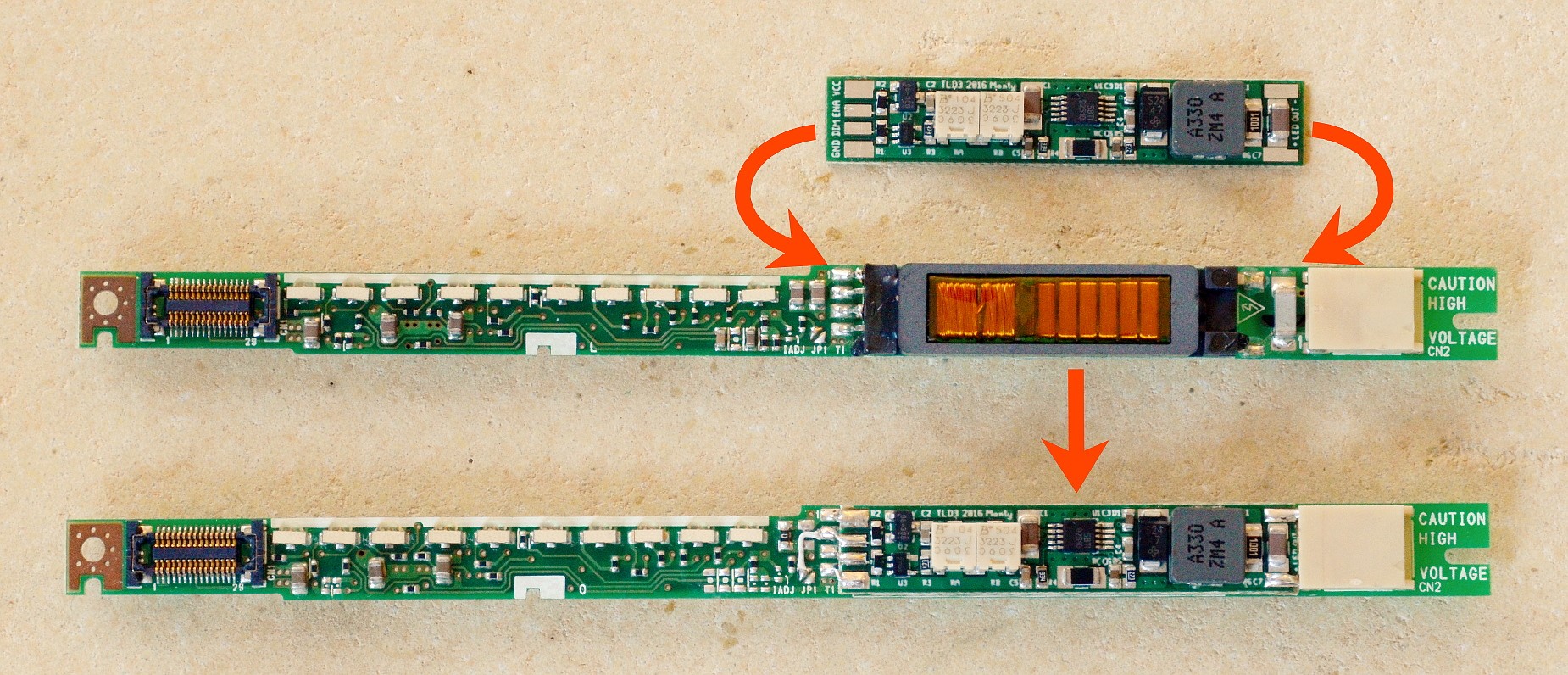

Он собрал преобразователь, который исключает ШИМ моргание. Регулировка яркости производится с помощью изменения тока на светодиодах. Под линейки светодиодов он покупал специальные светодиоды, измерял их параметры и вручную паял светодиодные ленты. Под матрицы SXGA+ он собирал специальные ленты с более плотным расположением светодиодов чтобы избежать темных пятен внизу матрицы, плюс добавил какой-то специальный рассеиватель.В новой линейки использовались другие более яркие светодиоды.

Первые тестовые образцы, он рассылал практически бесплатно. Мне достался один такой набор. Я столкнулся с проблемами, при замене подсветки в матрице. При вытаскивании лампы подсветки из матрицы, резинка на одном конце лампы застряла посередине матрицы. Пришлось разбирать всю матрицу. Перед этим, я тренировался на тестовой матрице и там лампа подсветки вылезла без проблем. К сожалению, моя SXGA+ была изначально темной. Я ее заказывал у китайцев отдельно, а не брал с донора. Возможно, защитное стекло матрицы поглощает часть яркости, либо меня обманули китайцы и подсунули какую-то перепакованную или бракованную матрицу. Поэтому после замены подсветки на светодиодную, яркость матрицы увеличилась незначительно. Хотя у других людей которые использовали те же наборы яркость возросла почти в два раза, судя по их измерениям. Я измерял яркость с помощью Spyder 3.
Приобрести наборы и посмотреть как это все поменять можно здесь. Цены на комплекты, после кризиса к сожалению не бюджетные, если учесть что подсветка меняется в старом ноутбуке, но более качественных аналогов нет.

2016   upgrade
