AOYUE 2702 и Hakko T12
Оказалось что к моей паяльной станции подходят картриджи Hakko T12, которые стоят весьма демократично. Пять картриджей я купил за 600 рублей с копейками со скидкой у китайцев. Причем можно выбрать форму нужных жал из списка.
Раньше, один родной картридж я покупал за 300-500 рублей. Точную цену не помню.

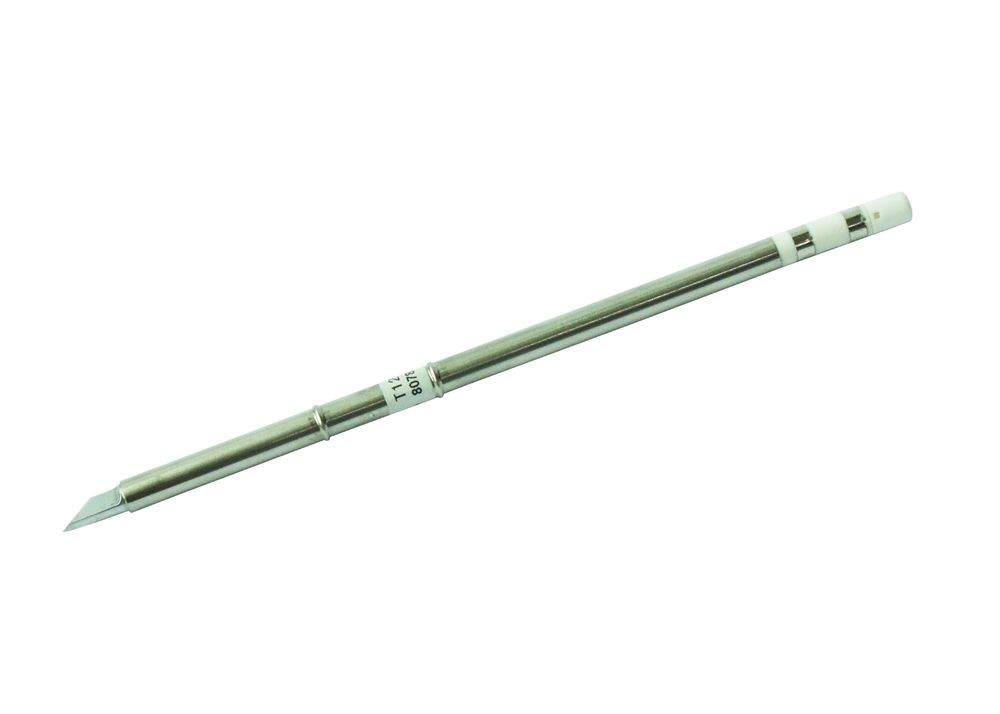

На картриджах Hakko написано что сделано в Японии, хотя надпись весьма сомнительная. В целом качество картриджей вполне приличное. Работают без проблем, даже без подпиливания напильником. Картриджи Hakko длинней чем родные и эта длина добавляет удобства.
Update

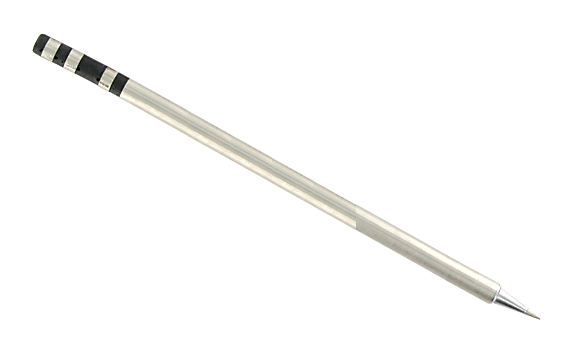

В новых версиях AOYUE 2702 установлены картриджи другого типа, вот такие
В первом варианте скорее всего термопара соединена последовательно с нагревательным элементом. В новой версии, отдельный контакт для термопары. Поэтому Картриджи Hakko T12 не подойдут.
Скажите пожалуйста зачем врать? И не стыдно. из за вас люди могут купить такое жало, а оно не подходит!
Зачем мне врать? Я купил комплект и пользуюсь уже несколько лет. Причем эти жала лучше родных. Если у вас они не подошли, то проблема в ваших руках к сожалению. Как вариант могу посоветовать подпилить напильником пластмассовые кончики. Хотя у меня они работают без подпиливания.
Здесь человек купил такие же жала и у него тоже все подошло.
Не знаю зачем но врете же.
Смотрите на фото жала от хакко размещенной в этой статье.
А теперь на жало для aoyue 2702 http://masteram-online.ru/Soldering-Iron-Tip-AOYUE-WQ-LB-LF.php
Ну что? И сейчас разницы не видите!?
Хз, у меня родное жало вот такое
http://img.mysku-st.ru/uploads/images/02/55/13/2014/11/04/2e2a68.jpg
На этом же сайте есть похожее
http://masteram-online.ru/ru/Soldering-Iron-Tip-AOYUE-WQ-2BC.php
Там присутствует совместимость с AOYUE 2702. А что вы купили жало и оно у вас не подошло?
Думаю они все совместимы, просто в новой ревизии жал третий контакт сделали отдельным.
У меня старая aoyue 2702.
Да, я тоже видел это совместимсть. Купил себе на 4 филиала. 50 жал. И все выбросить только теперь. Всегда эрсой пользовался, решил тут съэкономить в кризис
В принципе ради такого количества жал можно и паяльные станции модифицировать.
Когда экономишь нужно иметь ввиду, что понадобиться напильник для допиливания...
Ок, потом обновлю заметку и напишу про картриджи с тремя контактами.
Видимо китайцы наделали модификаций т. к. я раньше не видел таких картриджей.
Прикол в том что эту информацию многие рспространили. Даже оф. продавцы. Вот я и не задумался. У жал от хакко 2 контакта (как на фото выше). А вот на aoyue — 3 контакта. Моя вина в том что хотел съэкономить якобы та же самая японская технология только дешевле. Вобщем берите ребята немцев, лучше ersa чем weller и будет вам счастье. Получилось так, себе где сам тружусь взял 17 жал. В остальные филиалы по 11 штук. А ведь когда все говорит о хорошем как правило человек не ищет возможность опровергнуть это. А наоборот цепляется за все чтобы найти доказательства. То что дешевле всегда не стабильно, всегда пляшет и надеяться на это нельзя. Лучше дороже но стабильное и качественное. Буду очень благодарен если отредактируете статью. Это будет единственная щас в интернете полная статья по этой теме.
У aoyue было раньше два контакта. Я очень давно покупал свою станцию. Видимо они обновили линейку и стали делать три контакта. Может просекли что ставят жала от хакко и они дешевле.
Она до сих пор работает. Я покупал ее для себя домой. ERSA хорошо, но дорого...
У меня в родном жале тоже 3 контакта, но задействованы только 2, ревизия аппарата последняя. Так что я рискну переделать под Hakko
Отпишитесь о результатах. Интересно возможна ли переделка.
У меня Aoyue 2702A+ жало как на втором фото. Но когда я разобрал паяльник, обнаружил что первый контакт не задействован.
Так что не спешите с выводами если контактная группа отличается.
Хм, интересная информация =)
У меня AOYUE 2738A там есть дополнительный контакт на жале, но он точно не задействован.
У новых ревизий станций 2702+ (и им подобных):
(разбирал паяльник). Всего от паяльника к станции идут 5 проводов, из них
4 обьединена в 2 пары. Таким образом термопара имеет свой вывод.
Вывод: жала T12 c двумя контактамы не подходят для жал с темя контактами в данной ревизии
паяльной станции.
Паяльная станция 2703A+
На ручку паяльника идут 5 проводов. 4 объединены в 2 пары: красный+белый и черный+зеленый. Они идут на плату управления. 5-й же (синий) прикручен к корпусу станции. (внутри станции желто-зеленый провод). На самом картридже задействованы: 1-это корпус самого картриджа (синий), 2 и 3 нагреватель(2 пары проводов), 4-й не задейстаован. Внутри жала он похоже соединен со 2-м. Из чего делаю вывод, что жала Hakko должны подойти. Спасибо за информацию про Hakko
Отот 3й контакт не задействованы в новых аое 2702А+ если мне не верите розберите сами и по прижимным контактам посмотрите там легко ручку скрутить
Может кому пригодиться информация по переделке ручки этой станции под жала Т12. Оставлю здесь, т. к. информации в интернете не нашел. В ручке паяльника необходимо добавить верхний контакт которого там нет на само жало (земля). Разъем к которому был припаян зелёный провод переставляем на контакт ниже (от второго сверху контакта) и коротим его на черный контакт (желательно пластиной для лучшей фиксации, т. к. он не на его месте). Теперь работают как родные жала, так и Т12 Hakko. Но как только вставляем в ручку т12 перестают работать. Разбираем верхнюю часть ручки и рассверливаем верхнюю шестерёнку для того что-бы манжет на жале опускался в эту втулку. Собираем, пользуемся и родными и Т12 жалами.
В верхнем комментарии, естественно рассверливаем не шестерёнку, а втулку.
и отпаяный зелёный провод припаиваем к верхнему (добавленному) контакту
Aoyue 2702a+ работает с жалами 2 контакта и 3 контакта,находил в инете таблицу,по каторгой понятно что они взаимозаменяемы
Добрый день не могли бы выложить полную подробную инструкцию для переделки 2702+ тк пытался нечего не выходит только преды горят переделать под т12 жала ревизия свежая
@Сергей Мурадов расскажите как вам удалось переделать ручку, а то ничего не понятно
имею AOYUE 2768A+ 3 контактные жала
и WEP 948DB+II 2 контактные жала
в AOYUE 2768A+ вставил 2 контактные жало все работает нормально !!!
в WEP 948DB+II вставил 3 контактное жало (родное от AOYUE 2768A+ которое шло в комплекте (дрянь полная)), пишет ошибку 5-E
также попробовал жала купленные в профи и на алли. работают без проблем
У меня все жала которые я купил на али подошли. У меня старая станция, возможно в новых какие-то модификации сделали.
